Скільки розеток має бути на кухні - правила зручності та безпеки

4,079

Енергопостачання житлового приміщення - життєве питання для людей, які проживають в ньому. При монтажі електрики кухонного гарнітура потрібно дотримати баланс між необхідністю підключити найбільшу кількість приладів і безпекою при експлуатації змонтованої електромережі. Щоб грамотно розмістити розетки в квартирі, треба уважно поставитися до розрахунку навантаження з урахуванням використовуваних матеріалів і діючих нормативів. Скільки розеток потрібно на кухні і на якій висоті їх потрібно розташувати для зручності.

Розетки на кухні
Розетки на кухні знадобляться для побутової техніки

Розетки на кухні: правильне розташування і оптимальна кількість

Кухня в квартирі - це енергоємне приміщення. Якщо власник приймає рішення провести проводку в квартирі своїми руками, то він повинен попередньо вивчити нормативи, регламентують кількість і порядок розподіл розеток на кухні і вимикачів.

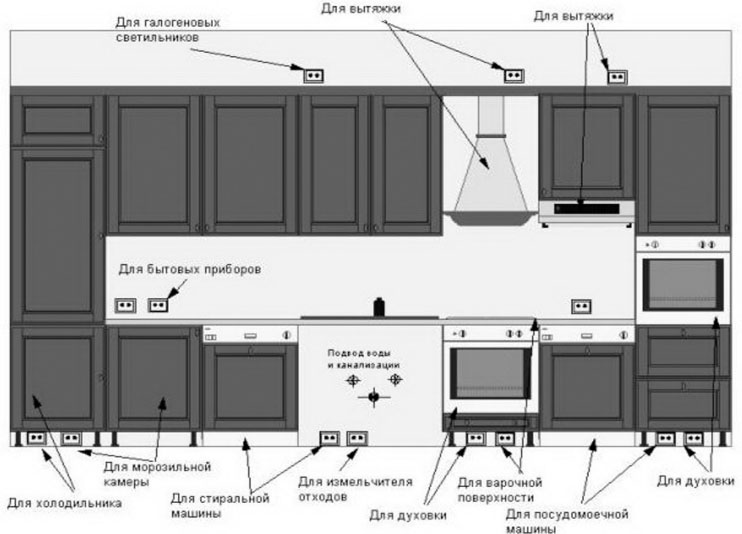

праівльное розміщення розеток на кухні
Схема розташування розеток

З цього питання в Росії сьогодні діють такі документи, як:

  1. ГОСТЬОВА 7396.1-89, який визначає порядок установки місць підключення електроприладів;
  2. ГОСТЬОВА 8594-80, містить нормативи по збірці коробок для розеток і вимикачів;
  3. СНиП 3.05.06-85. Це збірка технічних вимог щодо розрахунку допустимої енергонавантаження і кількості розеток, дозволених до установки.

схема установки кухонних розеток
Схема розподіл розеток на кухні

На якій висоті від підлоги роблять розетки?

З огляду на зручність розміщення приладів і частоту експлуатації кухонних електроприладів, сформувалися особливі правила розміщення розеток. Їх висота має три рівні розміщення.

  • висота розеток від підлоги на кухні 10-15 см для електроплити, холодильника, посудомийної машини. Це доцільно і практично. Встановивши кухонні меблі, доступ до розеток залишають тільки знизу. І дроти не будуть висіти на стінах, а естетично будуть заховані.
  • висота установки розеток від підлоги на кухні 110-130 см: прилади для включення блендера, мікрохвильової печі, чайника.
  • 200-250 см - висота розетки для підсвічування і витяжки. Вони доступні і при цьому заховані за кухонними шафами зверху. Не менш важливим моментом в розміщенні розеток є необхідне їх кількість. Тут є золоте правило - під кожну стаціонарну кухонну техніку одна розетка, плюс два блоки по краях стільниці і ще один коштує розмістити біля обіднього столу.

Вивчивши теорію і нормативи майстер повинен розрахувати електропроводку. Це питання, від якого залежить працездатність електричної схеми та приладів, наявних в цьому приміщенні. Крім того, це питання пожежної безпеки. Правильний розрахунок не допустить короткого замикання і загоряння проводів в ланцюзі. Щоб це було зроблено грамотно, потрібно заздалегідь визначити кількість розеток на кухні.

Висота від стільниці

Тут звичайно справа смаку і краси і зручності певних норм немає. Щоб з розетками було зручно працювати, встановлювати джерела живлення варто на висоті більше 15 см. від верхнього краю стільниці. Фахівці не радять ставити розетки в цій зоні занадто високо над поверхнею, так як фартух - місце, яке відразу впадає в очі. А велика кількість стирчать постійно включених споживачів не зроблять ваш інтер'єр краще.

розташування розеток на кухні

розташування розетки
Низьке розташування розетки від стільниці, зручно тільки якщо вони красиві, і виконують додаткову функцію для тимчасових споживачів ел.ен.

Висоти установки стандарти

Зараз розведення роблять за євростандартом, це пов'язано зі збільшенням нового житлового фонду. За цими правилами установки розеток, висота їх повинна бути 30 см від підлоги, а вимикача - 90 см.Це обумовлено зручністю використання електроприладів усіма членами сім'ї. Зручно для житлових кімнат.

При розподіл споживачів на кухні необхідно планувати такі моменти, як висота розеток від підлоги на кухні, з урахуванням дизайну самого приміщення. В іншому випадку ці прилади просто-напросто можуть виявитися не в тому місці, де вони необхідні, а саме за полками. Положення уздовж стіни і висота розеток від підлоги на кухні також визначаються з урахуванням розмірів самої кухонних меблів, довжини і висоти приміщення.

Щоб не помилитися в розрахунках, слід замалювати план кухні на аркуші і вже після перенести свій проект на стіни кухні і встановити розетки в потрібних місцях, не забуваючи при цьому правила УЗО.

Відстань від стільниці, до розетки повинно бути не менше 10-15 см, так їх можна буде заховати, за приладами та не порушувати загальну картину кухні. Розмістити їх можна, виходячи з доцільності. Але все-таки є певні вимоги, зазначені в Правилах улаштування електроустановок. вони свідчать, що вимикачі і розетки повинні знаходитися від дверного отвору кабіни душа на відстані 60 см і більше, також і від раковини. А також відстань до газопроводу має бути більш 50 см. Це обов'язкові вимоги правил протипожежної безпеки, їм беззаперечно потрібно слідувати, навіть якщо доведеться змінити трохи дизайн кухні.

Потужність споживання електроприладів

Перед тим як планувати кількість і висоту розеток від підлоги на кухні, доведеться потрудитися над своєрідним планом споживання енергії. Отже, нижче представлений список електроприладів, які будуть експлуатуватися на кухні, з їх потужністю:

  • освітлення - 150-200 Ватт.
  • мікрохвильовка - 2000 Ватт.
  • холодильник - 100 Ватт.
  • Посудомийна машина - 1000-2000 Ватт.
  • Чайник електричний - 2000 Ватт.
  • Духова шафа - 2000 Ватт.
  • водонагрівач - 2000 Ватт.
  • Варильна панель - 3500-7500 Ватт.

Спеціального підключення вимагають наступні прилади:

  • посудомийна машина;
  • пральна машина;
  • варильна поверхня;
  • водонагрівач;
  • духова шафа.

Найбільше навантаження на мережу виходить від роботи електроплити, духової шафи і водонагрівача.

Звичайне підключення підійде для мікрохвильовки, електрочайника, кухонного комбайна, холодильника, електром'ясорубки та тостера. При цьому найбільшу потужність споживають посудомийна і пральна машини, електрочайник, мікрохвильовка.

Хоча всі ці прилади не будуть включатися в мережу одночасно, навантаження досить висока. отже, середня потужність коливається в межах 10-15 кВт, як правило, у струмоприймачів потужність 7 кВт, при звичайній і попеременной експлуатації приладів в будинку. Якщо цей показник вище, то має сенс виведення 380 У розводки і розподілу її по фазах при такій нагоді.

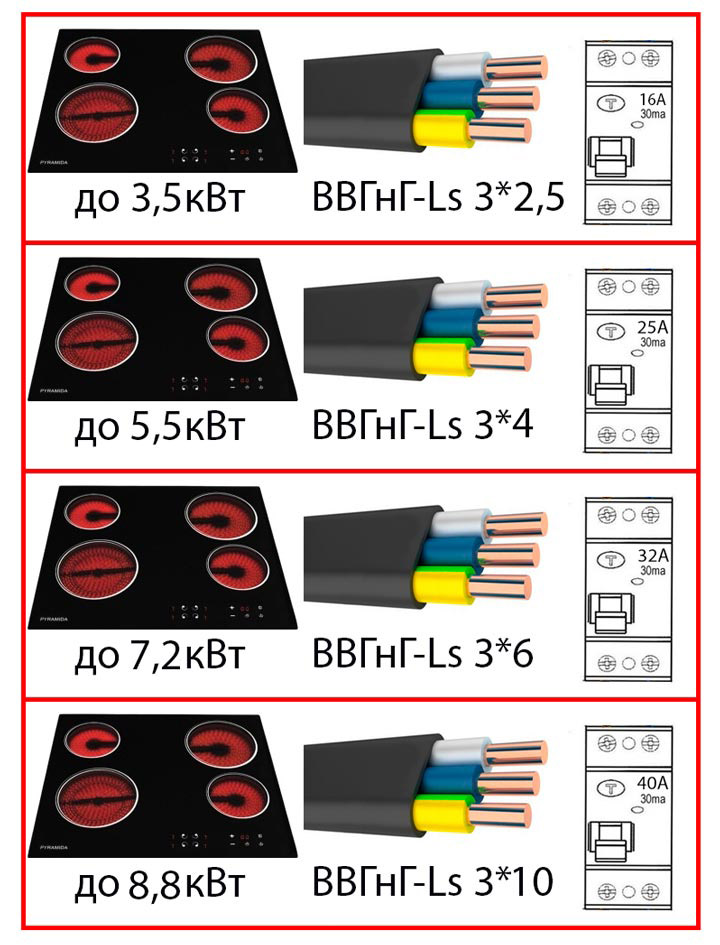

потовщена дроти на кухні
Залежно від навантаження буде потрібно підібрати проводку більшого перетину

Для визначення числа місць підключення потрібно на етапі складання дизайн-проекту кухні скласти список обов'язкових агрегатів, приладів і освітлювальних пристроїв, які будуть живитися від подібного пристрою підключення до мережі.

Залежно від конструкції кухонних меблів і її розташування в приміщенні вибираються місця розташування одиночних розеток або пристроїв з можливістю підключити декілька приладів.

Правильно встановити розетки по висоті допомагають нормативи і стандарти. Це робиться у відповідність з розташуванням меблів і кухонних агрегатів, щоб столи або шафи не заважали ними користуватися.

Залежно від матеріалу з якого зроблені стіни і способу прокладки проводки пристрою для підключення електроприладів можуть бути:

стандартні розетки на кухні

  • вбудованими в стіну, такі пристрої застосовуються в основному в квартирах панельних або цегляних будинків;
  • накладними для прихованої проводки і накладними для відкритої проводки. Найчастіше їх застосовують в дерев'яних житлових будівництвах або при прокладці ретропроводкі на ізоляторах.

Сучасні нормативи вимагають, щоб розетки обладналися заземленням.

Кожна розетка вибирається за типом, необхідного в даному місці.

  • Одиночне пристрій з відкритими отворами для вилки.
  • Панель з двох, трьох або чотирьох розеток з відкритими отворами.
  • Поодинокі пристрою і панелі з прихованими отворами. Вони можуть бути з поворотною планкою, шторками або спеціальною кришкою. Робляться такі місця підключення для того, щоб маленькі діти не могли випадково туди що-небудь увіткнути. Розетка з кришкою вибирається, якщо потрібно розташувати її поруч з водою. В цьому випадку підходить модель зі ступенем захисту IP54. Вона дає впевненість в тому, що вода не потрапить до джерела електричного струму.оригінальні розетки на кухні
  • Пристрій для підключення слід вибирати для кожного приладу окремо. Всі вони розраховані на певну силу струму. Якщо в інструкції вказана сила струму для приладу 10 - 16 ампер, то розетку потрібно ставити на 16 ампер, а не 10.

Розрахунок оптимальної висоти розеток: від статі і над стільницею

Правильно встановити розетки на кухні можна, розділивши попередньо це приміщення на три зони - нижню, середню і верхню. Залежно від поділу місць включення по зонам буде залежати висота їх установки на стінах.

  • Нижня зона. У цій частині повинні розташовуватися місця підключення найбільш енергоємних агрегатів використовуваних на кухні. До них відносяться - холодильник і морозильник (в деяких випадках їх може бути кілька. Залежить це від розмірів кухонного приміщення і потреб господарів.). Крім того - пральна і посудомийна машина.

У цій же зоні повинно бути обладнане підключення плити або варильної поверхні, у тому випадку, якщо будинок не підключений до газу. Для подібних агрегатів можуть знадобитися трифазні розетки і вилки.

Там же потрібно монтувати пристрої підключення для духової шафи (одного або двох), а також для фільтра і подрібнювача відходів, встановленого в системі зливу з раковини.

Разом, виходить, що в нижній зоні необхідно встановлювати не менше п'яти - шести пристроїв для електричного підключення. Кабель для розеток цієї зони повинен розраховуватися з урахуванням передбачуваного енергоспоживання. На цій лінії обов'язково потрібно змонтувати захисний автомат. Висота установки від статі для нижньої зони повинна бути не менше десяти і не більше п'ятнадцяти сантиметрів.

красіворасположенние розетки на кухні

  • Середня зона. Це рівень поверхні для підключення робочих побутових приладів, якими користуються господарі на кухні. Це стандартний набір, в який входять - чайник, кавоварка і кавомолка, соковижималки, м'ясорубка і блендер, а також, мультиварка, parovarka, електрохлебопечка. Можливі й інші прилади.

У цій зоні потрібних приладів досить багато. При визначенні числа пристроїв для підключення при монтажі електропроводки потрібно керуватися правилом. В одну розетку не можна включати одночасно два прилади, які мають в сумі більшу потужність, ніж номінальна у цій розетки.

Тому кількість місць підключення повинно бути відсотків на тридцять більше, ніж може знадобитися в звичайних обставинах. Завжди може виникнути ситуація, коли буде потрібно включити максимальне число побутової техніки.

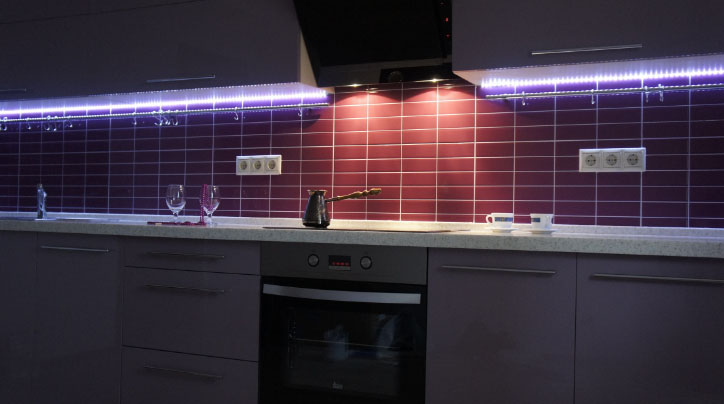

зручні розетки на кухні

Можна, можливо встановити розетки на стільницю на кухні. Можливий варіант монтажу місць підключення на кухонному фартусі. В цьому випадку висота установки повинна бути не менше одного метра. Це відповідає нормі монтажу пристроїв для підключення на десять сантиметрів вище поверхні кухонних меблів. Розетка для стільниці повинна бути вбудованої, щоб волога з робочої поверхні не могла потрапити на дроти.

Розетка для мікрохвильової печі монтується поруч з приладом, щоб кабель підключення не бовтався зовні. Розетка для телевізора на стіні може ставитися як до середньої, так і до верхньої зоні. Від цього буде залежати висота її розташування.

  • Верхня зона. На рівні десяти сантиметрів від стелі і 5 - 6 сантиметрів від верхніх поверхонь навісних шаф встановлюються пристрої підключення для витяжки, примусової вентиляції (вона потрібна обов'язково, якщо на кухні є газові прилади), освітлювальних приладів та електричного водонагрівача.

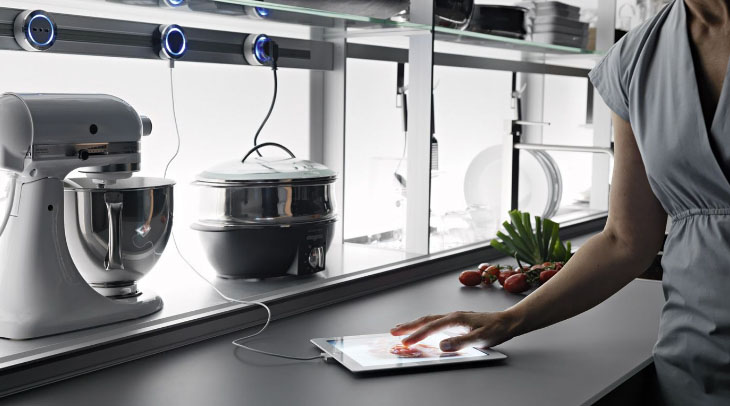

розетки на кухні вгорі

установка (установка) розеток: вбудованих в стільницю, висувних, кутових, накладних

Визначення кількості розміщуваних на кухні місць підключення електроприладів є важливим моментом на етапі планування електричної схеми в цьому приміщенні. Це необхідно зробити, щоб знати який дріт потрібно заводити. Скільки на один провід підключити розеток. Скільки буде потрібно автоматів захисту і розетки який номінальній потужності треба брати.

Робимо отвір і канал для проводів

Згідно складеної електронних схем на стінах розмічаються місця для установки місць підключення електроприладів.

У цих точках, за допомогою спеціальних коронок по бетону робляться отвори для заведення кабелю і розміщення коробки розетки.

До цих отворів методом штробления прокладаються канали для прокладки проводу від основного силового кабелю, призахідного на кухню.

Якщо плануються розетки в кухні в стільниці, то канали штробятся згідно з планом розміщення меблів в цих місцях.

Кріплення коробки і блоку

Установка електророзеток починається з монтажу підрозетника, після того як до місця підключення буде проведено провід по пробитих каналам.розетки на кухні заховані в коробочку

У підготовлений отвір монтується коробка від розетки. Спочатку потрібно приміряти її на місці і встановити, потрібно чи ні змінювати розміри отвору. Після цього в коробці відкриваються отвори, куди треба просунути підводиться провід. Коробка вставляється в стіну, а щілини між стіною і коробкою замазуються.

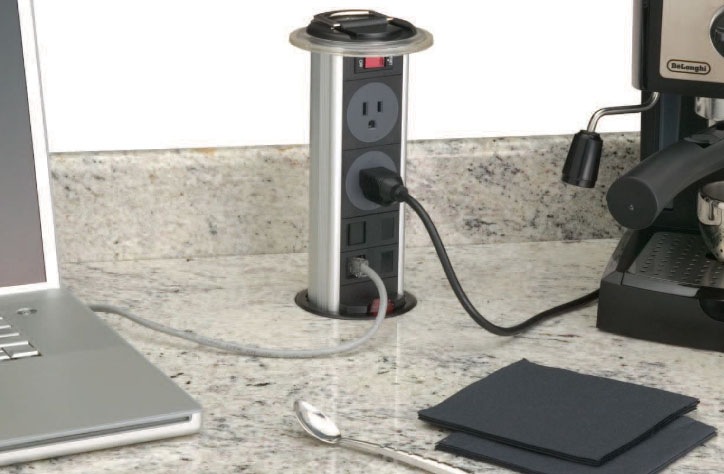

зручні розетки на красиву кухню

Кінець провідний жили зачищається на один - півтора сантиметра. Якщо звільнилася жила складається з декількох або безлічі дротів, тоді потрібно їх скрутити разом.

Звільнена жила закріплюється в гвинтових або пружинних затисках-кріпленнях.

Зайвий дріт розміщується між стіною в отворі і дном підрозетника. Робиться це акуратно, не допускаючи перегинів проводу.

Подрозетник закріплюється в коробці за допомогою гвинтів розпирають вилками або лапками.

Зверху одягається і прикручується підставу розетки і кришка.

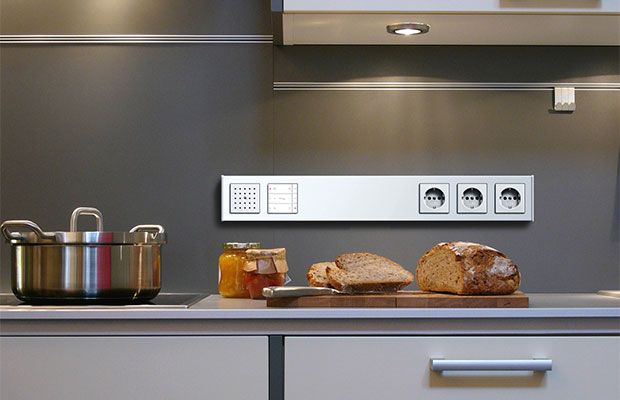

Класичні розетки на кухні
Класичні розетки на кухні - найоптимальніший вибір

Підключення до мережі за схемою

Установка розетки в стіну - це не остаточний монтаж електромережі. Провід для розетки повинен бути покладений в спеціальні канали і закритий. Якщо прокладка робиться в штробленню каналах, то бажано провід укладати в Гофротрубки, для додаткового захисту.

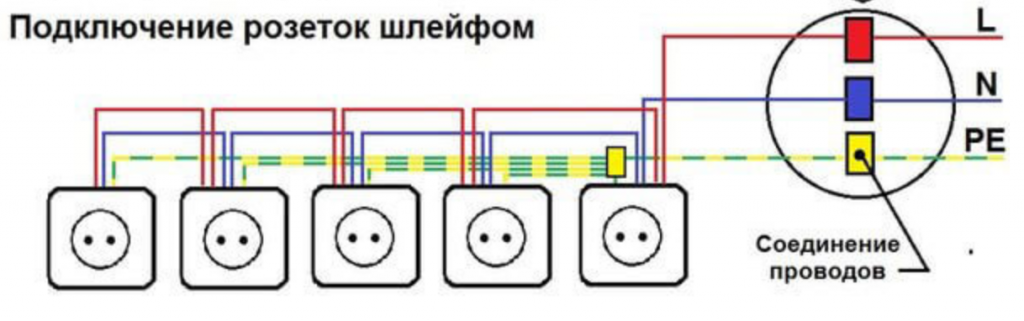

схема підключення розеток
порядок підключення

У лініях найбільш енергоємних агрегатів потрібно мати автомати захисту. Основний силовий кабель, від якого робиться вся розводка на кухні повинен заходити в силовий квартирний щиток через власний захисний автомат.

Кухонні розетки обов'язково повинні мати заземлення.
