Монтуємо електропроводку на кухні самостійно: 5 головних етапів роботи

0 2,549

Ремонт не обходиться без прокладки електропроводки, особливо якщо має бути модернізація кухні. Статистика говорить, що схема електропроводки в будинку включає половину всієї електроніки житла саме на кухні, тут дроти прокладаються особливо ретельно. Кожен провід повинен бути розрахований на харчування певного електричного приладу, при проектуванні враховуйте потужність електроприладів і беріть запас на майбутнє, якщо ви вирішите замінити побутові прилади на нові, більш потужні.

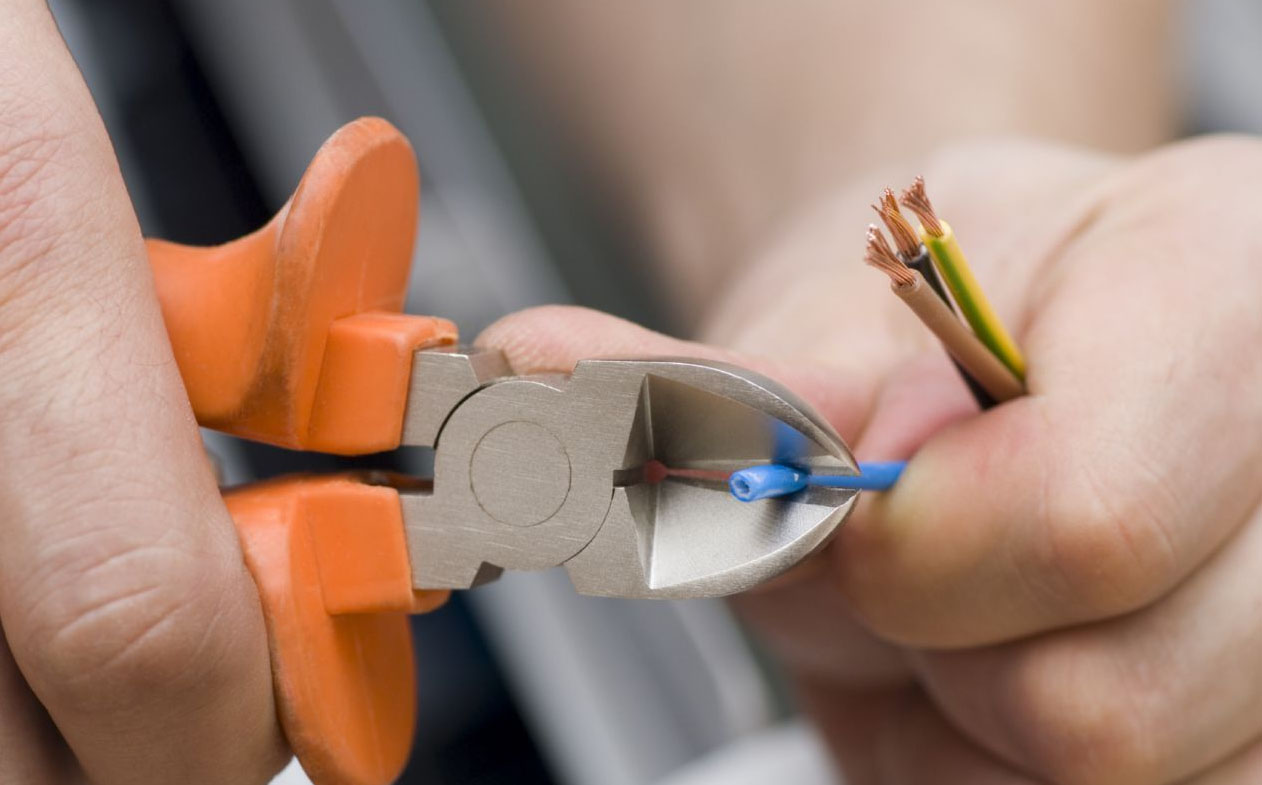

Кусачки і дроти
Монтаж проводки треба робити, дотримуючись усіх правил безпеки

Так що якщо затіяли ремонт обов'язково займіться проводкою, так як ті дроти, що були прокладені 10-20 років тому не розраховані на сучасну електроніку. Сьогодні ми розберемося як робиться розрахунок, побачимо, як робиться покрокова електропроводка на кухні своїми руками.

Підготовчий етап

Монтаж проводки на кухні

Як і інші елементи ремонту прокладка проводки починається з того, що проводитися розрахунок електропроводки по потужності і інші підготовчі заходи:

  1. В першу чергу визначитеся з тим, яка розводка електропроводки в квартирі вже присутній. Якщо вона виявиться однофазная, то це недобре, а якщо трифазна, то за потужністю у вас виявиться пристойний запас;
  2. Після цього приступайте до розрахунку підсумкової потужності електричних приладів. Виконуючи цей розрахунок враховуйте, як виконана розводка електропроводки, де розетки і вимикачі. Щоб зробити розрахунок правильно доведеться вам оподаткуватися документацією до кожного приладу в будинку, щоб вичитати номінальну потужність побутових елементів кухні;
  3. Якщо говорити в загальному, то схема електропроводки повинна вийти до 15 кВт, рідко, коли розрахункова потужність перевищує це значення. що, це величезне число показує підсумкову потужність за умови, що включені всі електроприлади разом, хоча таке зустрічається рідко. Але на всякий пожежний випадок краще мати запас;
  4. Після цього шукайте в інтернеті таблицю і підбираєте виходячи з розрахункових даних перетин проводів для освітлення і для розеток. Найбільш поширені серед інших кабелі перетином 6 мм, розраховані на 10 кВт енергоспоживання. Якщо ж у вас розрахункова потужність вийшла за ці межі, то не впадайте у відчай - вам підкажуть в будівельному магазині підходящі дроти.

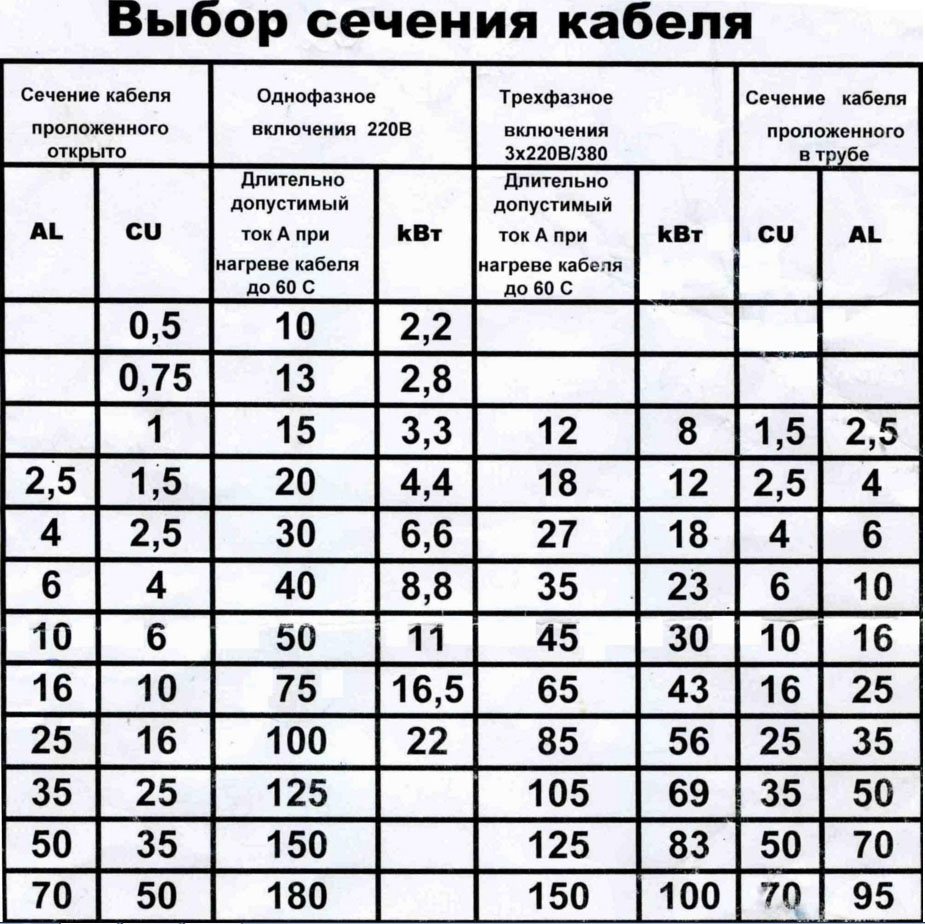

Таблиця перетину проводів
Таблиця перетину проводів знадобиться завжди

Як показник враховуйте, що якщо у вашій квартирі вже стояла електрична піч, то швидше за все у вас трифазна мережа. Ще перед тим, як починати ремонт бажано порадитися з ЖЕКом, щоб дізнатися чи проведене заземлення та інші важливі заходи. Від цього залежить як буде проходити монтаж електропроводки своїми руками, так як не кожен кабель використовується без заземлення.

монтаж електрощитка

Монтаж проводки на кухні

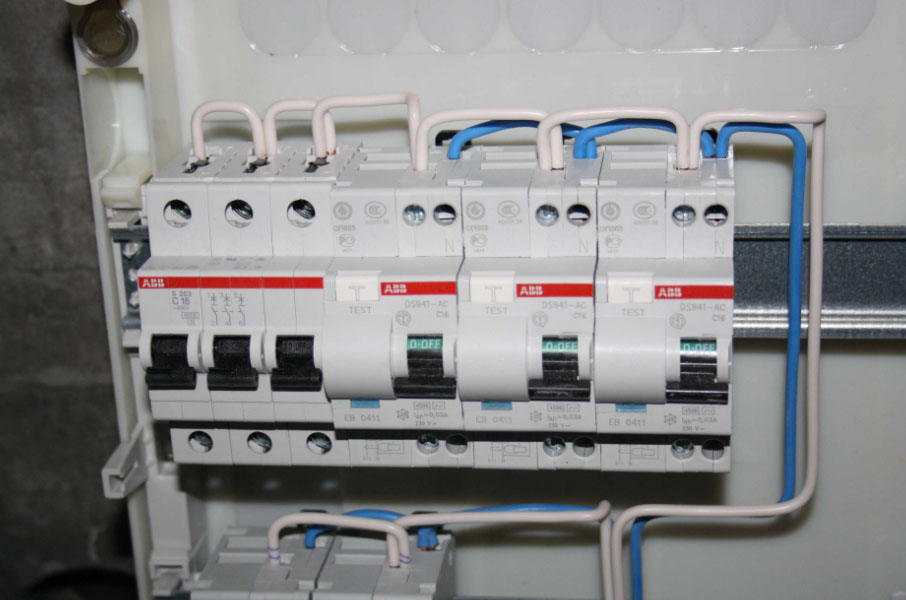

Щоб правильно провести проводку в квартирі і потім безпечно користуватися побутовими приладами на кухні актуально зробити електрощиток, який ставиться замість класичної розподільної коробки. Перед ним монтується автоматичний вимикач або стабілізатор напруги, потужність якого вибирається вище кожного енергоспоживача в квартирі. Туди ж проводитися підключення розеток, головне вибрати правильно кабель для підключення. Освітлення підключаємо через автомат паралельно, щоб ввімкнути або вимкнути одразу квартиру, а не окремо кожну лампочку.

При бажанні допускається підключення кожного електроприладу на окремі захисні пристрої. Як правило, так підключаються холодильники, які чутливі до перепадів напруги і можуть від цього згоріти. Монтуючи електрику своїми руками не забудьте і про те, що в кухні і ванній підтримується постійний високий рівень вологості і там стіна з проводкою герметизується.

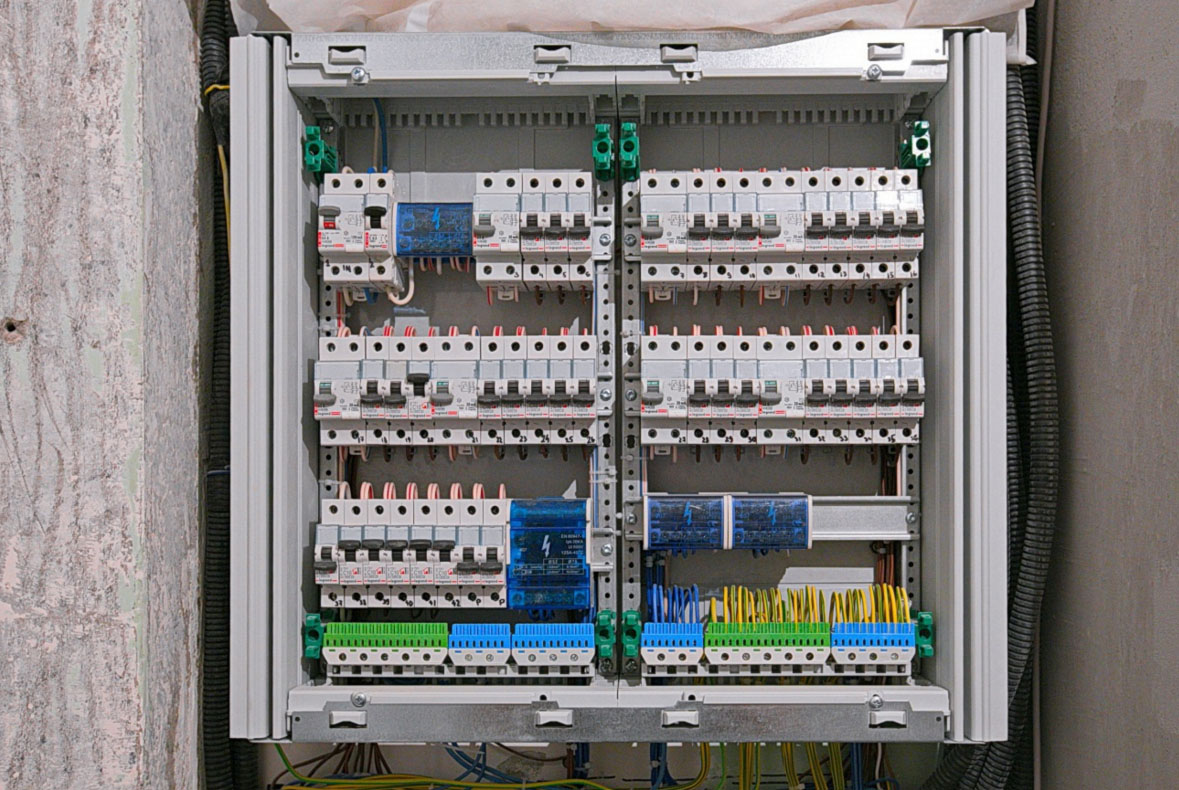

електрощиток
Установку електрощитка довірте справжньому електрику

Вибираємо розетки і вимикачі

Коли планується схема електропроводки в квартирі на окрему увагу заслуговують і розетки з вимикачами. Ці електричні прилади повинні володіти належним рівнем безпеки, щоб ними ефективно користуватися:

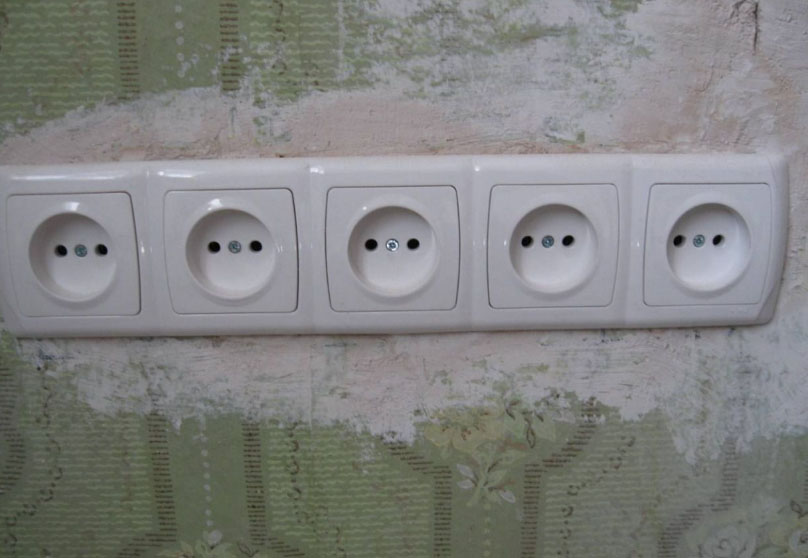

  • Для монтажу в умовах класичної квартири ідеально підійдуть розетки і вимикачі, які розраховані на силу струму в 15 ампер. А в плані довговічності підійдуть розетки, змонтовані на керамічних пластинах. Позитивний момент такого пристрою полягає в тому, що кераміка не плавитися і не горить;розетки
  • Кухонний вимикач бажано вибирати максимально плоский: до нього і проводка в будинку своїми руками підводитися простіше і очищати від бруду і жиру такий пристрій легше. Корисні також невеликі лампочки в вимикачах вони допоможуть в темряві відшукати кнопку;
  • За нинішніми стандартами розетки роблять недалеко від статі, не більше півметра. Вимикач ставлять трохи вище, на рівні опущеної руки, тобто метр від статі. але для кухні робиться виняток із цього правила, бажано ставити розетки вище столу, щоб вода в них не потрапляла. І не забудьте, що перед монтажем проводитися установка підрозетника в цегляну стіну;
  • Під вимикач фонового світла відводять місце недалеко від вхідних дверей, поруч з косяком. Деякі розміщують цей елемент електричної системи в коридорі, щоб входячи в кухню світло там уже горів;
  • Монтажна схема електропроводки квартири може включати додатково локальне освітлення над робочими зонами в кухні.

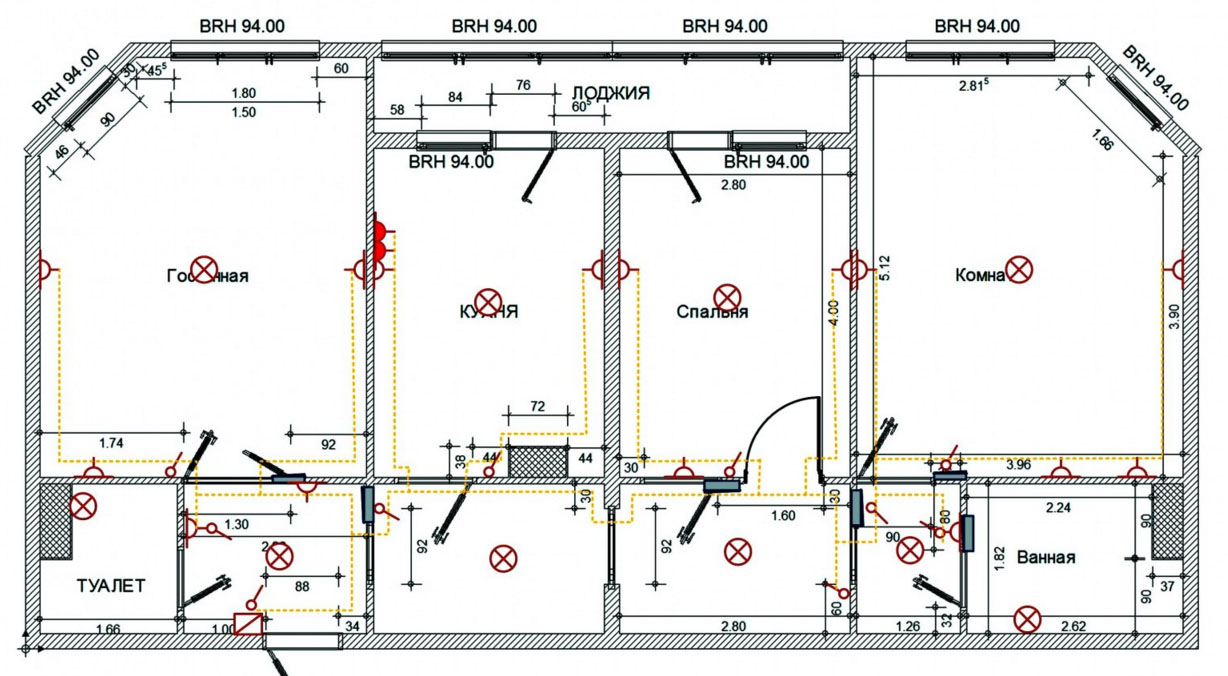

схема електропроводки квартири
Дуже добре, коли під рукою є схема електропроводки квартири

Щоб зрозуміти в яких місцях у вас повинні з'явитися розетки прикиньте заздалегідь де ви поставите які електроприлади. Вже відштовхуючись від цього стане видно, в якому місці поставити розетку зручніше, а де бажано не розміщувати. так, під холодильник можна зробити окрему розетку, яку і видно не буде. А ось для кухонного підвісного телевізора бажано виділити окреме джерело живлення поруч з ним.

руйнувати стіни

Після того, як з етапом планування покінчено, кабель, розетки та інші елементи придбані залишається почати прокладати по кухні дроти. Це нескладно і виконати самостійно цілком під силу, головне, щоб для того різання штроб у вас знайшовся відповідний перфоратор. У класичній кухні дроти прокладаються в стінах прихованим способом, а потім вони накриваються фінішною обробкою. Ті самі канали для проводки, звані штроби, прокладаються перфоратором із спеціальною насадкою.

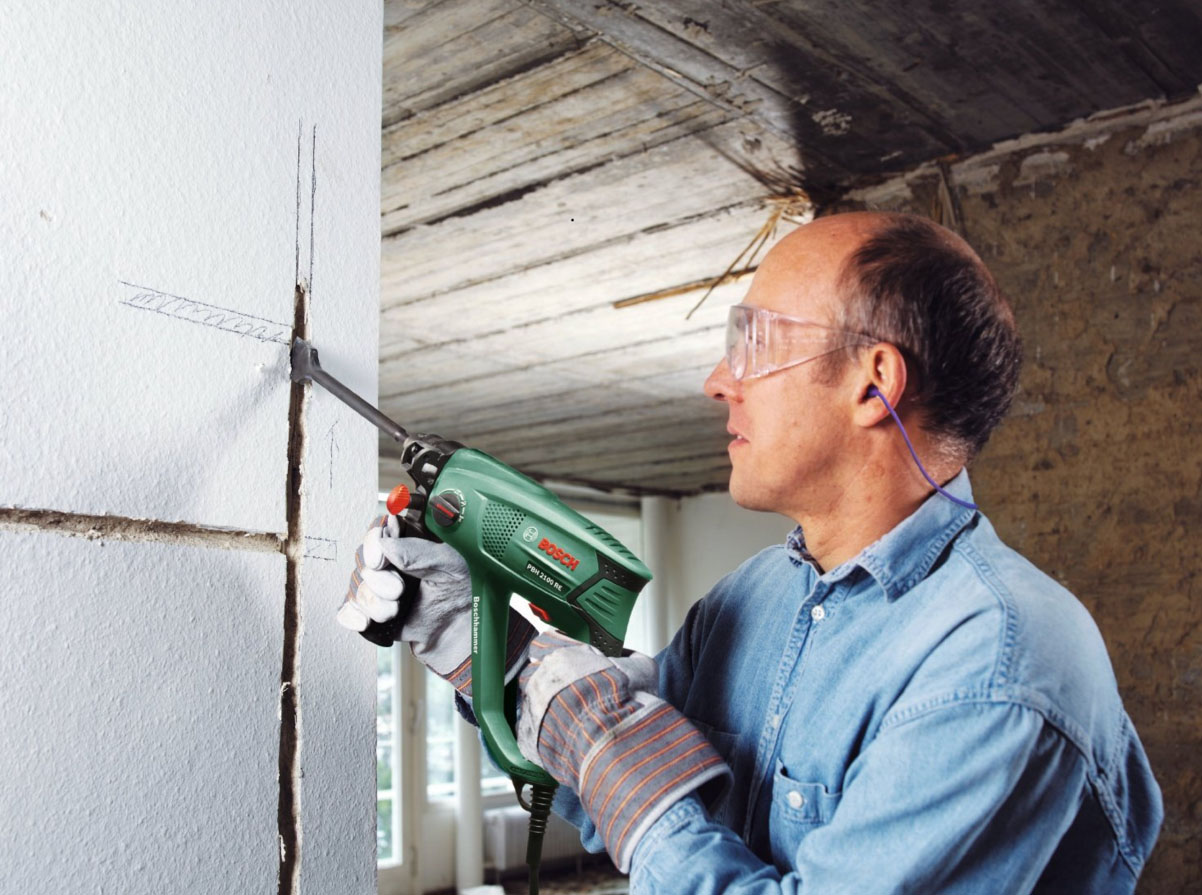

Людина руйнувати стіни
Штробіть стіну необхідно для прокладки проводів

При проведенні цих заходів потрібно враховувати такі фактори:

  • Пророблення в стінах штроб для проводки процедура, складна і займає багато часу. У фахівців для цього є так званий штроборез, але для повсякденного жителя підійде і перфоратор;
  • Перед тим, як почати робити каналу на стіни наноситися схема розводки електропроводки. При цьому робіть її такою, щоб витрачати мінімум кабелю і робити штроби невеликої довжини;
  • Бажано прокладати штроби рівно, з паралельними лініями і поворотами в 90 градусів. Цей варіант естетичний, та й до того ж ви відразу згадаєте де у вас дроти, коли вирішите повісити на стіну полку для книг або картину. Адже якщо потрапити свердлом в кабель, то коротке замикання вам забезпечено;
  • Штроби виконуйте строго по виділеній розмітці, щоб в майбутньому не плутатися і не прокладати щось заново. Тим же перфоратором виділяйте місця, під розміщення розеток і вимикачів.

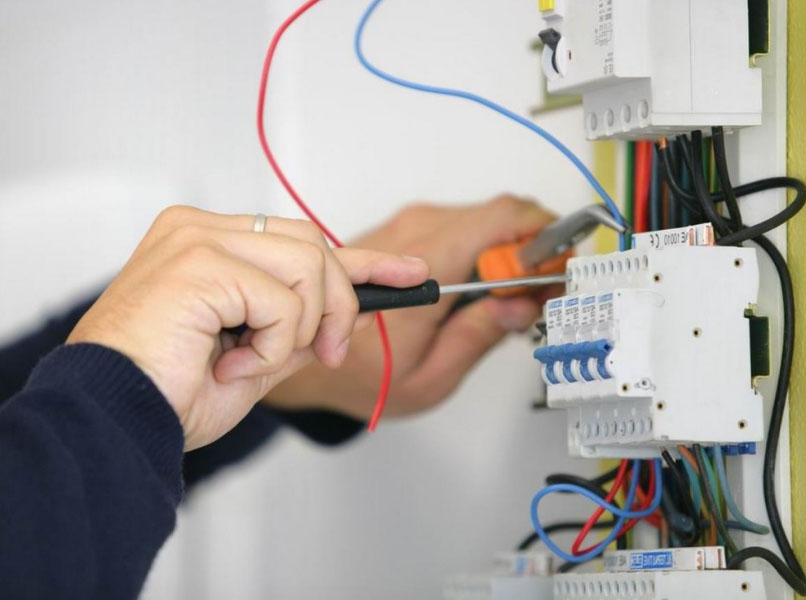

монтаж проводки

Якщо перфоратор у вас вже є, а купувати долото зайвих коштів немає, то для прокладки кабелів підійде і класичний бур з зміцненим наконечником.

Працювати таким чином ви будете довше, але зате грошей заощадите. Не забудьте і про засоби індивідуального захисту - окуляри і респіратор обов'язково одягайте.

Кладемо кабель в стіну

Тепер залишилося дотримуючись схеми електрики в будинку своїми руками вкласти кабелі в штроби і закінчити монтаж.

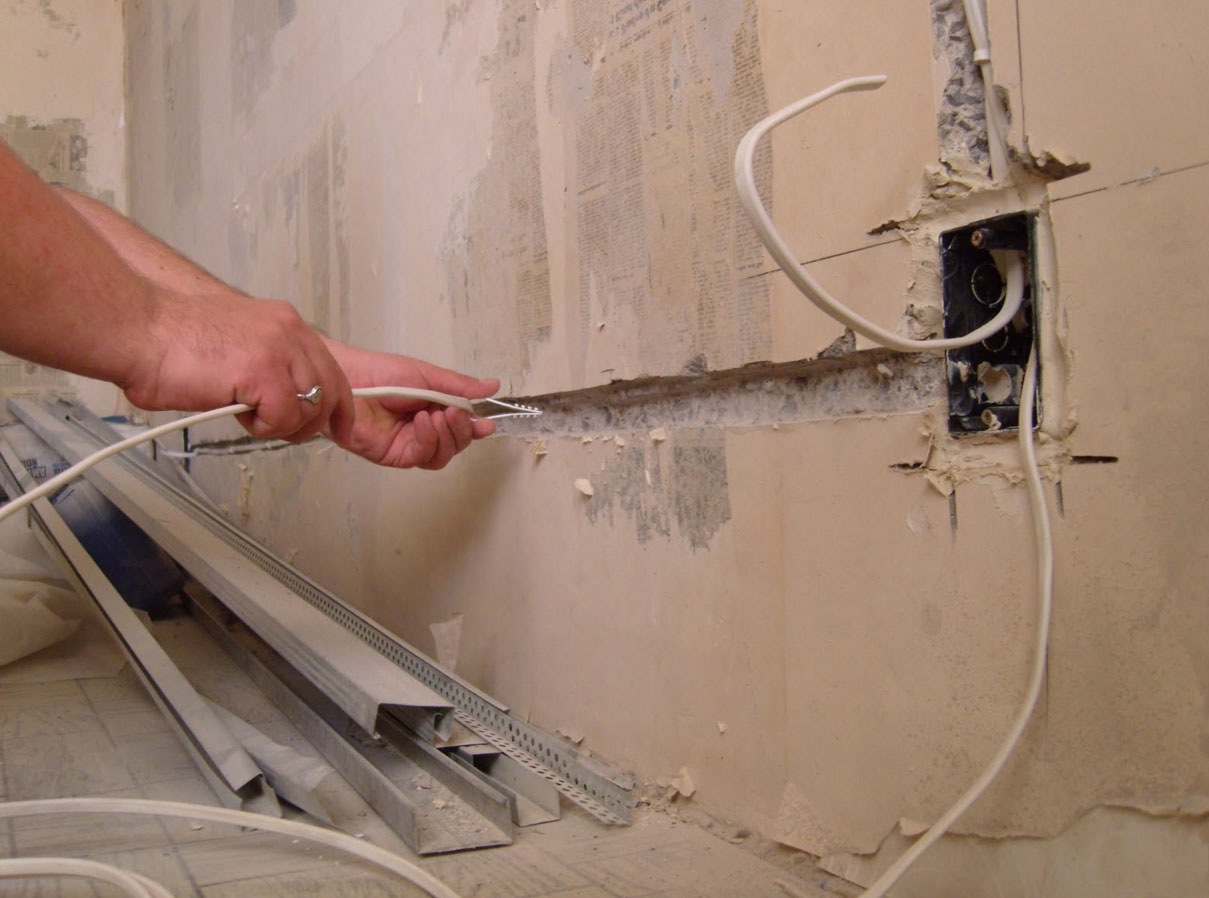

Укладання проводів
Укладання проводів повинна здійснюватися за всіма правилами

Для укладання вироблений такий алгоритм:

  • Через кожен півметра в порожнині каналу свердлимо отвір діаметром сантиметр;
  • Заздалегідь складені коси проводів затягуємо всередину гофрованої труби і укладаємо цю конструкцію в стіну відповідно до складеної заздалегідь схемою;
  • У просвердлені отвори вбиваємо спеціальні скоби, які фіксують трубу з кабелями в стіні.

Якщо скоб ви не знайшли, а вдома є класичні монтажні дюбелі, то підійдуть і вони, примотати до них невеликий відрізок дроту, щоб зафіксувати трубу.

ПОДИВИТИСЬ ВІДЕО

підсумкові заходи

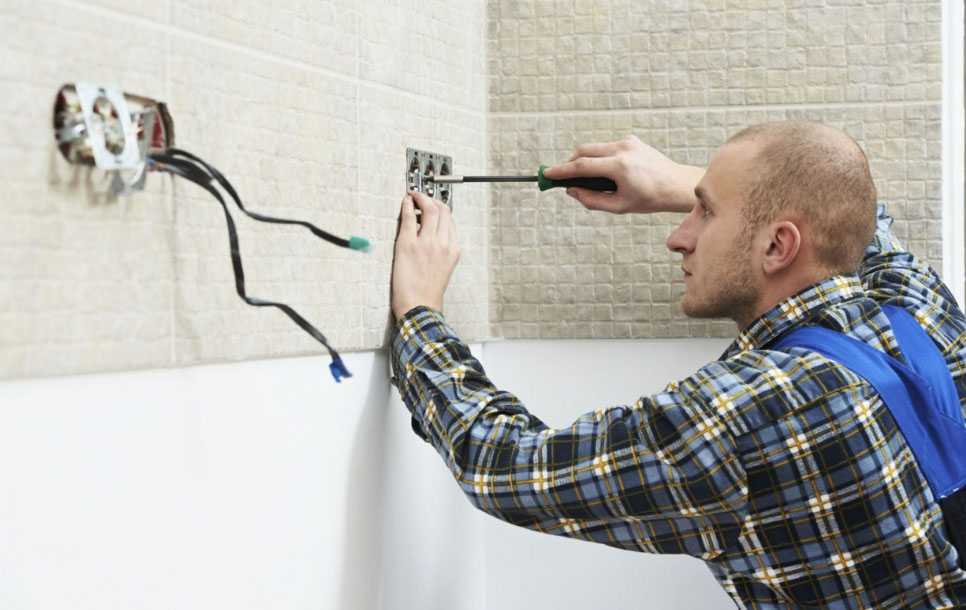

На фінальному етапі в кожне відведене місце вставляється підготовлена ​​розетка або вимикач, до них відразу підключаються й проведення. Перед розеткою вставляються і підрозетники, які фіксуються там за допомогою свіжого розчину і залишаються намертво. Місце кріплення бажано обштукатурити заздалегідь, перед тим, як закінчувати монтаж розеток і вимикачів.

Підключивши нутрощі вимикачів і розеток ставити пластикові елементи бажано вже після завершення фінальних оздоблювальних робіт. Якщо зробити навпаки, то в процесі закінчення робіт ви встигнете вимазати красиві розетки в шпалерний клей, шпаклівку, бетонний розчин і ще купу всього.
