Сколько розеток должно быть на кухне — правила удобства и безопасности

0 1 107

Энергоснабжение жилого помещения — жизненный вопрос для людей, проживающих в нем. При монтаже электрики кухонного гарнитура требуется соблюсти баланс между необходимостью подключить наибольшее количество приборов и безопасностью при эксплуатации смонтированной электросети. Чтобы грамотно разместить розетки в квартире, надо внимательно отнестись к расчету нагрузки с учетом используемых материалов и действующих нормативов. Сколько розеток нужно на кухне и на какой высоте их нужно расположить для удобства.

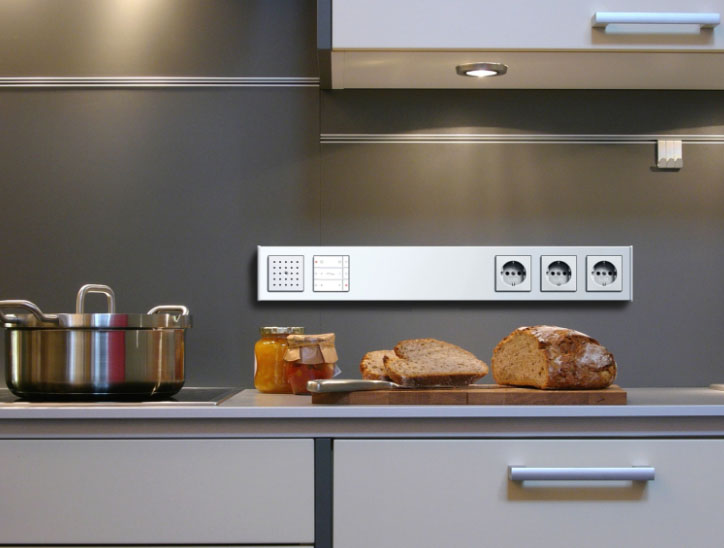

Розетки на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Розетки на кухне пригодятся для бытовой техники

Розетки на кухне: правильное расположение и оптимальное количество

Кухня в квартире — это энергоемкое помещение. Если собственник принимает решение провести проводку в квартире своими руками, то он должен предварительно изучить нормативы, регламентирующие количество и порядок  распределение розеток на кухне и выключателей.

праивльное размещение розеток на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема расположения розеток

По этому вопросу в России сегодня действуют такие документы, как:

  1. ГОСТ 7396.1-89, который определяет порядок установки мест подключения электроприборов;
  2. ГОСТ 8594-80, содержащий нормативы по сборке коробок для розеток и выключателей;
  3. СНиП 3.05.06-85. Это сборник технических требований по расчету допустимой энергонагрузки и количеству розеток, разрешенных к установке.

схема установки кухонных розеток
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема распределение розеток на кухне

На какой высоте от пола делают розетки?

Учитывая удобство размещения приборов и частоту эксплуатации кухонных электроприборов, сформировались особые правила размещения розеток. Их высота имеет три уровня размещения.

  • высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу. И провода не будут висеть по стенам, а эстетично будут запрятаны.
  • высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, микроволновой печи, чайника.
  •  200-250 см — высота розетки для подсветки и вытяжки. Они доступны и при этом спрятаны за кухонными шкафчиками сверху. Не менее важным моментом в размещении розеток является необходимое их количество. Здесь есть золотое правило — под каждую стационарную кухонную технику одна розетка, плюс два блока по краям столешницы и еще один стоит разместить возле обеденного стола.

Изучив теорию и нормативы мастер должен рассчитать электропроводку. Это вопрос, от которого зависит работоспособность электрической схемы и приборов, располагаемых в этом помещении. Кроме того, это вопрос пожарной безопасности. Правильный расчет не допустит короткого замыкания и возгорания проводов в цепи. Чтобы это было сделано грамотно, требуется заранее определить количество розеток на кухне.

Высота от столешницы

Тут конечно дело вкуса и красоты и удобства определенных норм нет. Чтобы с розетками было удобно работать, устанавливать источники питания стоит на высоте более 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих постоянно включенных потребителей не сделают ваш интерьер лучше.

расположение розеток на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

расположение розетки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Низкое расположение розетки от столешницы, удобно только если они красивые, и выполняют дополнительную функцию для временных потребителей эл.эн.

Высоты установки стандарты

Сейчас разводку делают по евростандарту, это связано с увеличением нового жилого фонда. По этим правилам установки розеток, высота их должна быть 30 см от пола, а выключателя — 90 см.Это обусловлено удобством использования электроприборов всеми членами семьи. Удобно для жилых комнат.

При распределение потребителей на кухне необходимо планировать такие моменты, как высота розеток от пола на кухне, с учетом дизайна самого помещения. В противном случае эти приборы просто-напросто могут оказаться не в том месте, где они необходимы, а именно за полками. Положение вдоль стены и высота розеток от пола на кухне также определяются с учетом размеров самой кухонной мебели, длины и высоты помещения.

Чтобы не ошибиться в расчетах, следует зарисовать план кухни на листе и уже после перенести свой проект на стены кухни и установить розетки в нужных местах, не забывая при этом правила УЗО.

Расстояние от столешницы, до розетки должно быть не менее 10-15 см, так их можно будет запрятать, за приборами и не нарушать общую картину кухни. Разместить их можно, исходя из целесообразности. Но все-таки есть определенные требования, указанные в Правилах устройства электроустановок. Они гласят, что выключатели и розетки должны находиться от дверного проема кабины душа на расстоянии 60 см и более, также и от раковины. А также расстояние до газопровода должно быть более 50 см. Это обязательные требования правил противопожарной безопасности, им беспрекословно нужно следовать, даже если придется изменить немного дизайн кухни.

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

  • Освещение – 150-200 Ватт.
  • Микроволновка – 2000 Ватт.
  • Холодильник – 100 Ватт.
  • Посудомоечная машина – 1000—2000 Ватт.
  • Чайник электрический – 2000 Ватт.
  • Духовой шкаф – 2000 Ватт.
  • Водонагреватель – 2000 Ватт.
  • Варочная панель — 3500—7500 Ватт.

Специального подключения требуют следующие приборы:

  • посудомоечная машина;
  • стиральная машина;
  • варочная поверхность;
  • водонагреватель;
  • духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка.

Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам при такой возможности.

утолщена провода на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
В зависимости от нагрузки потребуется подобрать провода большего сечения

Для определения числа мест подключения нужно на этапе составления дизайн-проекта кухни составить список обязательных агрегатов, приборов и осветительных устройств, которые будут запитываться от подобного устройства подключения к сети.

В зависимости от конструкции кухонной мебели и ее расположения в помещении выбираются места расположения одиночных розеток или устройств с возможностью подключить несколько приборов.

Правильно установить розетки по высоте помогают нормативы и стандарты. Это делается в соответствие с расположением мебели и кухонных агрегатов, чтобы столы или шкафы не мешали ими пользоваться.

В зависимости от материала из которого сделаны стены и способа прокладки проводки устройства для подключения электроприборов могут быть:

стандартные розетки на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  • встраиваемыми в стену, такие устройства применяются в основном в квартирах панельных или кирпичных домов;
  • накладными для скрытой проводки и накладными для открытой проводки. Чаще всего их применяют в деревянных домостроениях или при прокладке ретропроводки на изоляторах.

Современные нормативы требуют, чтобы розетки оборудовались заземлением.

Каждая розетка выбирается по типу, необходимому в данном месте.

  • Одиночное устройство с открытыми отверстиями для вилки.
  • Панель из двух, трех или четырех розеток с открытыми отверстиями.
  • Одиночные устройства и панели со скрытыми отверстиями. Они могут быть с поворотной планкой, шторками или специальной крышкой. Делаются такие места подключения для того, чтобы маленькие дети не могли случайно туда что-нибудь воткнуть. Розетка с крышкой выбирается, если требуется расположить ее рядом с водой. В этом случае подходит модель со степенью защиты IP54. Она дает уверенность в том, что вода не попадет к источнику электрического тока.
    оригинальные розетки на кухне
    • Facebook
    • Twitter
    • Google+
    • LiveJournal
    • VKontakte
    • Blogger
  • Устройство для подключения следует выбирать для каждого прибора отдельно. Все они рассчитаны на определенную силу тока. Если в инструкции указана сила тока для прибора 10 — 16 ампер, то розетку требуется ставить на 16 ампер, а не на 10.

Расчет оптимальной высоты розеток: от пола и над столешницей

Правильно установить розетки на кухне можно, разделив предварительно это помещение на три зоны — нижнюю, среднюю и верхнюю. В зависимости от разделения мест включения по зонам будет зависеть высота их установки на стенах.

  • Нижняя зона. В этой части должны располагаться места подключения наиболее энергоемких агрегатов используемых на кухне. К ним относятся — холодильник и морозильник (в некоторых случаях их может быть несколько. Зависит это от размеров кухонного помещения и потребностей хозяев.). Кроме того — стиральная и посудомоечная машина.



В этой же зоне должно быть оборудовано подключение плиты или варочной поверхности, в том случае, если дом не подключен к газу. Для подобных агрегатов могут понадобиться трехфазные розетки и вилки.

Там же требуется монтировать устройства подключения для духового шкафа (одного или двух), а также для фильтра и измельчителя отходов, устанавливаемого в системе слива из раковины.

Итого, получается, что в нижней зоне необходимо устанавливать не менее пяти — шести устройств для электрического подключения. Кабель для розеток этой зоны должен рассчитываться с учетом предполагаемого энергопотребления. На этой линии обязательно требуется смонтировать защитный автомат. Высота установки от пола для нижней зоны должна быть не меньше десяти и не больше пятнадцати сантиметров.

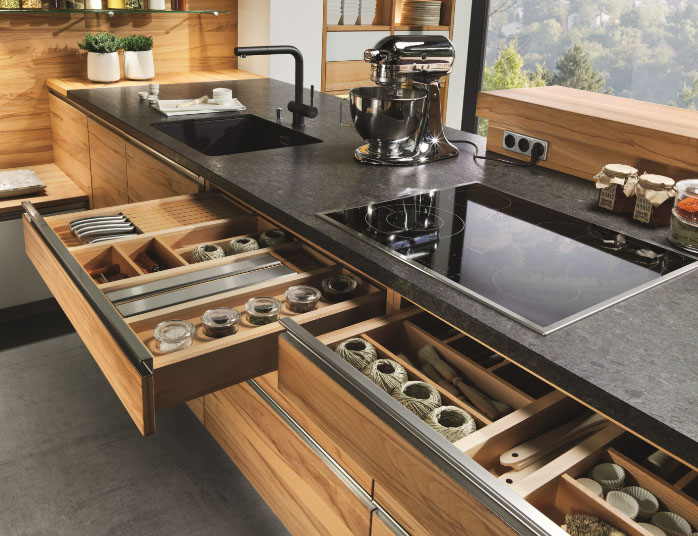

красиворасположенные розетки на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  • Средняя зона. Это уровень поверхности для подключения рабочих бытовых приборов, которыми пользуются хозяева на кухне. Это стандартный набор, в который входят — чайник, кофеварка и кофемолка, соковыжималки, мясорубка и блендер, а также, мультиварка, пароварка, электрохлебопечка. Возможны и другие приборы.

В этой зоне нужных приборов достаточно много. При определении числа устройств для подключения при монтаже электропроводки требуется руководствоваться правилом. В одну розетку нельзя включать одновременно два прибора, которые имеют в сумме большую мощность, чем номинальная у этой розетки.

Поэтому количество мест подключения должно быть процентов на тридцать больше, чем может потребоваться в обычных обстоятельствах. Всегда может возникнуть ситуация, когда будет нужно включить максимальное число бытовой техники.

удобные розетки на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Можно установить розетки на столешницу на кухне. Возможен вариант монтажа мест подключения на кухонном фартуке. В этом случае высота установки должна быть не меньше одного метра. Это соответствует норме монтажа устройств для подключения на десять сантиметров выше поверхности кухонной мебели. Розетка для столешницы должна быть встраиваемой, чтобы влага с рабочей поверхности не могла попасть на провода.

Розетка для микроволновой печи монтируется рядом с прибором, чтобы кабель подключения не болтался снаружи. Розетка для телевизора на стене может относиться как к средней, так и к верхней зоне. От этого будет зависеть высота ее расположения.

  • Верхняя зона. На уровне десяти сантиметров от потолка и 5 — 6 сантиметров от верхних поверхностей навесных шкафов устанавливаются устройства подключения для вытяжки, принудительной вентиляции (она нужна обязательно, если на кухне есть газовые приборы), осветительных приборов и электрического водонагревателя.

розетки на кухне вверху
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

розетки на кухне спрятаны в коробочку
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

В подготовленное отверстие монтируется коробка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

удобные розетки на красивой кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.

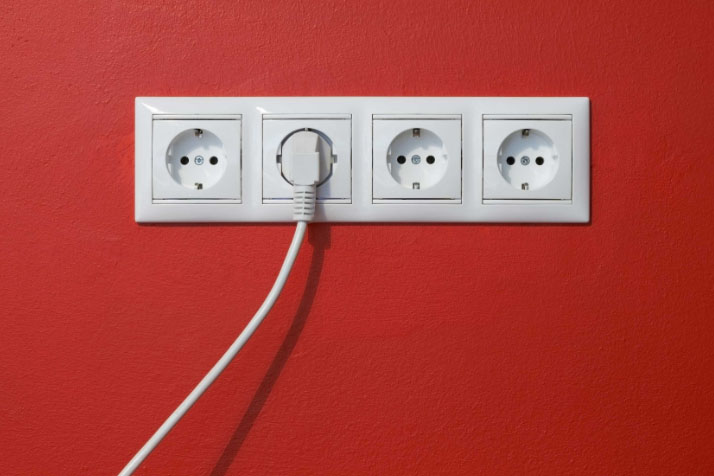

Классические розетки на кухне
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Классические розетки на кухне — самый оптимальный выбор

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.

схема подключения розеток
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Порядок подключения

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Кухонные розетки обязательно должны иметь заземление.
